Tempat asal: | Cina |
Sertifikasi: | ISO,CE |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiation |
Kemasan rincian: | Paket standar ekspor kotak kayu |
Waktu pengiriman: | 5-7 Hari Kerja |
Syarat-syarat pembayaran: | T / T, Western Union, MoneyGram |
Menyediakan kemampuan: | 200-500 Set / Bulan |
Nama: | Mesin Penandaan Laser YAG 300W | Kekuatan laser: | 300W (400W dan 500W opsional) |
---|---|---|---|
panjang gelombang laser: | 1064nm | Metode pendinginan: | pendingin air |
Perangkat rotary: | Ya, tabel dapat menambahkan perangkat putar | Pengelasan bulat: | Iya |
jenis laser: | Laser YAG | Bahan las: | semua logam |
Kisaran stroke tabel X dan Y: | 300 * 200mm (dapat disesuaikan) | Metode pengelasan: | Otomatis X, Y, Z dan perangkat putar |
Metode kontrol: | perangkat lunak mengontrol XYZ dan perangkat putar | dukungan perlengkapan las: | Ya, kami bisa mendesain perlengkapannya |
Cahaya Tinggi: | Stainless Steel YAG Laser Welding Machine,1064nm Automatic Laser Welding Machine,300W YAG Laser Marking Machine |
Mesin Las Laser YAG Stainless Steel Berkecepatan Tinggi
Keuntungan :
1) Kecepatan cepat, kedalaman tinggi dan hampir tidak ada deformasi.
2) Di dalam ruangan atau kondisi khusus untuk peralatan pengelasan dan pengelasan.misalnya, laser sederhana dengan medan magnet.sinar tidak akan diimbangi ; laser dalam ruang hampa, udara dan beberapa gas di lingkungan dapat menerapkan penyolderan, dan melewati kaca atau balok bahan transparan untuk pengelasan;
3) Dapat mengelas bahan leleh yang sulit, seperti titanium, kuarsa dll. Dapat mengelas bahan isomer dengan kualitas yang baik.
4) Kepadatan daya tinggi setelah fokus laser. Saat pengelasan benda kerja berdaya tinggi, rasio kedalaman bisa 5: 1, puncak bisa sampai 10: 1
5) Dapat digunakan untuk mengecilkan lasan.Sinar laser difokuskan pada cahaya, dan membuat penentuan posisi yang akurat dapat digunakan dalam produksi massal, mengotomatiskan sepotong kecil masuk. Kelompok pengelasan;
6) Untuk dilas area yang tidak dapat diakses, seperti pengelasan jarak jauh, kontak dengan fleksibilitas.
Mesin termasuk detail bagian

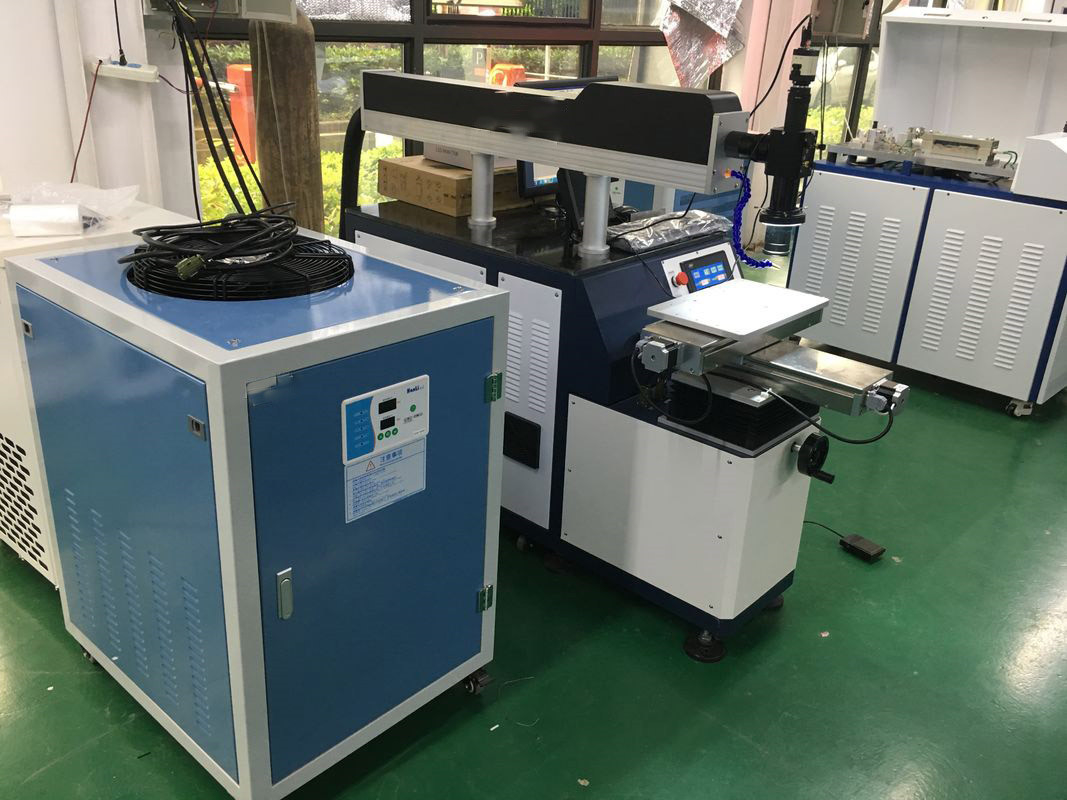

Peralatan ini terdiri dari sumber laser (ruang pelapisan emas), catu daya laser, sistem pendingin, sistem pemosisian laser, sistem fokus, sistem hubungan dua sumbu, sistem kontrol PC industri, sistem monitor CCD, dll.
Standar teknis utama mesin
1) Catu daya laser
Daya laser dari sirkuit atau sirkuit utama, yang dipicu oleh sirkuit kontrol atau sirkuit, sirkuit proteksi, dengan aliran, dan perangkat proteksi lalu lintas, arus, lebar dan frekuensi harus ditransfer.daya juga membuat fungsi gelombang dapat didasarkan pada kebutuhan untuk mengatur bentuk gelombang keluaran, untuk bahan mematri yang berbeda.kekuatan panel operasi saat ini dan lebar dan frekuensi, pekerjaan fungsi itu.indikator spesifiknya sebagai berikut:
Catu daya input: tiga fase / 50Hz / 40A 380v ± 5 %
Peringkat catu daya: 15KW
Pulse bekerja saat ini 0-500A
Batas ketidakstabilan catu daya: ≤ ± 5 %
2) Sumber laser:
Sumber laser mengadopsi rongga porselen seumur hidup dari Inggris (kinerja tinggi, stabilitas panas yang baik, tahan korosif, konversi tinggi dari listrik foto. Modus sinar yang baik, dapat mencapai untuk terus bekerja), lampu Xe ganda dan rongga laser tunggal.
3) Sistem pendingin
Sumber laser harus dengan air murni dari air suling.
Sistem pendingin suhu air, karena polisi dan fungsi pelindung.
Sirkulasi dengan cara yang keren:
Lingkup kendali suhu: 20-25 ° C
Stabilitas suhu: ± 10c
Arus air pendingin: 20-35L / mnt
Perlindungan kegagalan: Kekuatan laser dengan rantai mengalir untuk melindungi dan perlindungan yang lebih hangat
Daya pendinginan: 5P
Untuk pemakaian water protection:> 3 bulan
4) Sistem pemosisian laser:
Menggunakan sinar laser semi-konduktor sebagai instruksi untuk sistem optik norma dan bekerja untuk menunjukkan posisi.
5) Sistem optik dan fokus:
Mengadopsi output laser tunggal, fokus pengelasan F = 100mm (f = 80/120 / 150mm opsional)
Ukuran facula: 0,2-1,5mm, Sesuaikan sistem ilume dan perangkat perlindungan gas sumbu yang sama.
6) Sistem monitor CCD:
Mengadopsi sistem monitor sumbu yang sama, (cocokkan LCD hitam putih 9,2 "), kelipatan 20 kali lebih besar.
Industri aplikasi:Untuk industri komunikasi seluler, seni dan kerajinan serta perhiasan, dan komponen elektronik, tampilan sensor, mesin presisi, perangkat keras, suku cadang untuk mobil, dll.
Materi aplikasi:Baja tahan karat, baja karbon biasa, baja paduan: pengelasan dan baja tahan karat, baja antara pengelasan dan baja rendah baja stainless, baja -310 316 stainless steel, baja paduan dan 347 nikel, berbagai tingkat nikel, titanium, nikel, timah, tembaga, aluminium, niobium, emas, perak dari logam atau paduan logam yang sama untuk pengelasan.Tembaga dan nikel, titanium, tembaga dan nikel, titanium, titanium, molibdenum, kuningan, tembaga dan baja karbon rendah, tembaga, logam untuk pengelasan.
Kasus aplikasi: mesin las laser secara luas digunakan dalam kerang logam baterai ponsel, pengelasan, pengelasan bingkai kaca, pengelasan keyboard, pengelasan baja silikon dan stainless steel pada pengelasan, furnitur dan ruang hampa udara, gelas, mangkuk, gagang pintu dan busi, filter, minyak , tabung pemanas, dll.
Model | ST-TW300 / ST-TW400 / ST-TW500 / ST-TW600 (opsional) |
Panjang gelombang | 1064nm |
Sumber pompa | Lampu Xe ganda |
Kekuatan penuh | 300W (400w 500w 600w opsional) |
Maks.energi pulsa tunggal | 60J |
Lebar pulsa | 0,1 ~ 20,0 ms |
Frekuensi urutan | 0 ~ 200Hz |
Ukuran tempat pengelasan | 0,2 ~ 1,5mm |
Kedalaman pengelasan | 0,1 ~ 3,0mm |
Pengelasan urutan | 15mm / s |
Amati sistem | Monitor CCD |
Penentuan posisi | Indikasi lampu merah |
Sistem pendingin | Pendingin air |
Daya pendinginan | 3P |
Ukuran figuration | 1800mm * 1000mm * 2000mm |
Kebutuhan listrik | 15kW, tiga fase |
Persyaratan catu daya | 380V ± 10%, 50Hz, 40A |
Persyaratan lingkungan kerja:
1) Digunakan dalam suhu Kamar
2) Kebutuhan listrik catu daya: Tiga fase 380V ; 50Hz.
3) Jaringan catu daya: ± 5%, fluktuasi sesuai dengan jaringan internasional.amplitudo 5% lebih tinggi, dan dengan aliran yang mantap dan otomatis.
4) Dekat instalasi seharusnya tidak ada gangguan elektromagnetik yang kuat.instalasi dengan menghindari stasiun radio atau meluncurkan stasiun relay.
5) Fondasinya kurang dari amplitudo getaran: 50um, kurang dari 0. 05g kurang dari 3. untuk menghindari membasmi sejumlah besar peralatan peralatan mesin di dekat.
6) Persyaratan ruang peralatan untuk memastikan tidak ada debu asap, hindari dan logam debu abrasif untuk lingkungan kerja yang serius.
7) Beberapa lingkungan harus mencegah statis lantai, dan penguatan pelindung, dll.
8) Pekerjaan air untuk mendinginkan tuntutan kualitas air, untuk menggunakan air destilasi, atau tidak boleh menggunakan air ledeng dan air mineral untuk ion logam yang lebih tinggi atau air mineral lainnya.
Sampel pengelasan laser mesin ini untuk referensi:
